개조 - 2 : G102, B175 분해

G102와 B175(무선)을 분해해 봤습니다.



곧 분해될 친구

호옥시 몰라 시리얼은 가렸습니다.



분해될 마우스 입니다





당신의 보증, 파기되었다.

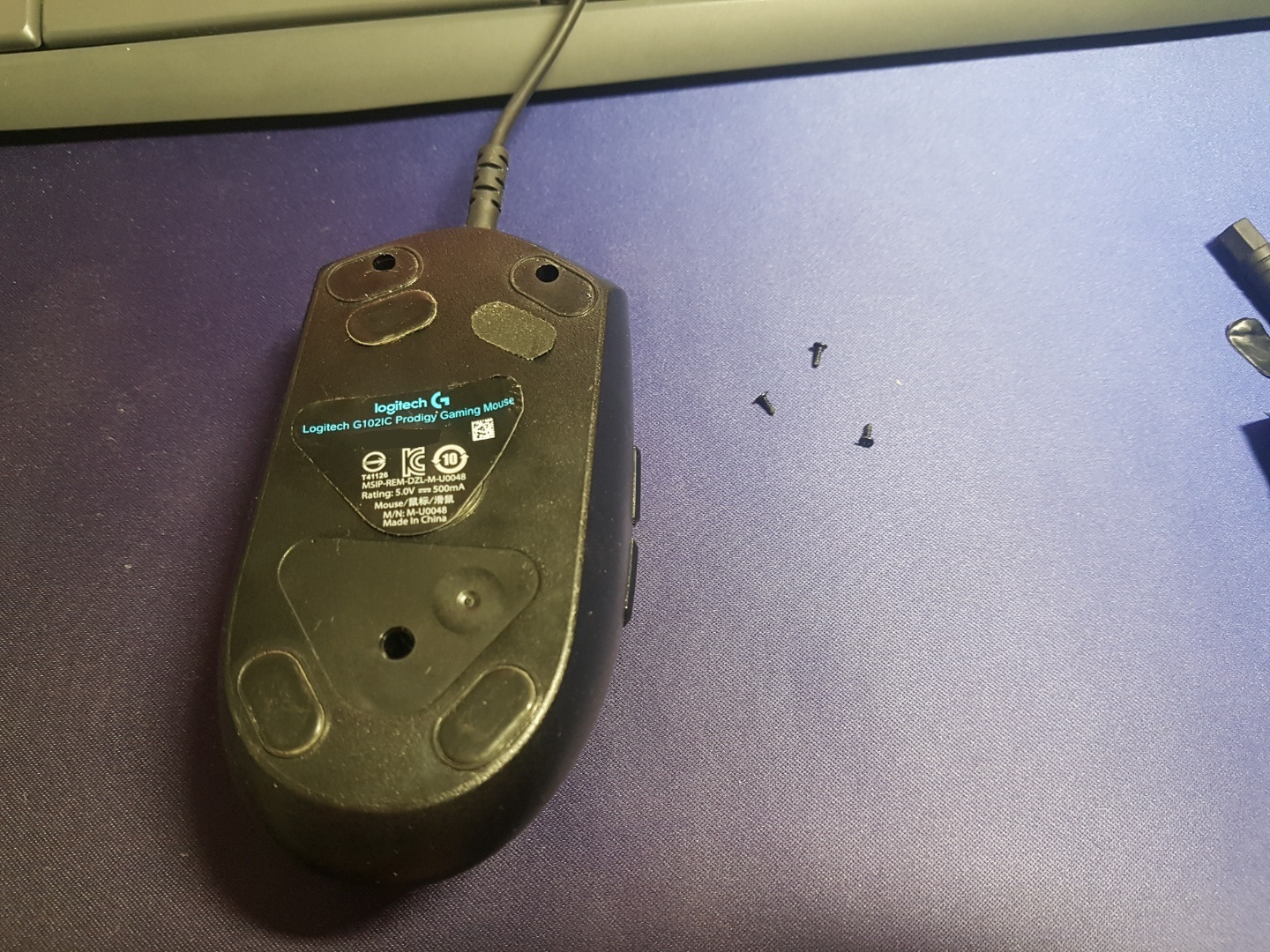

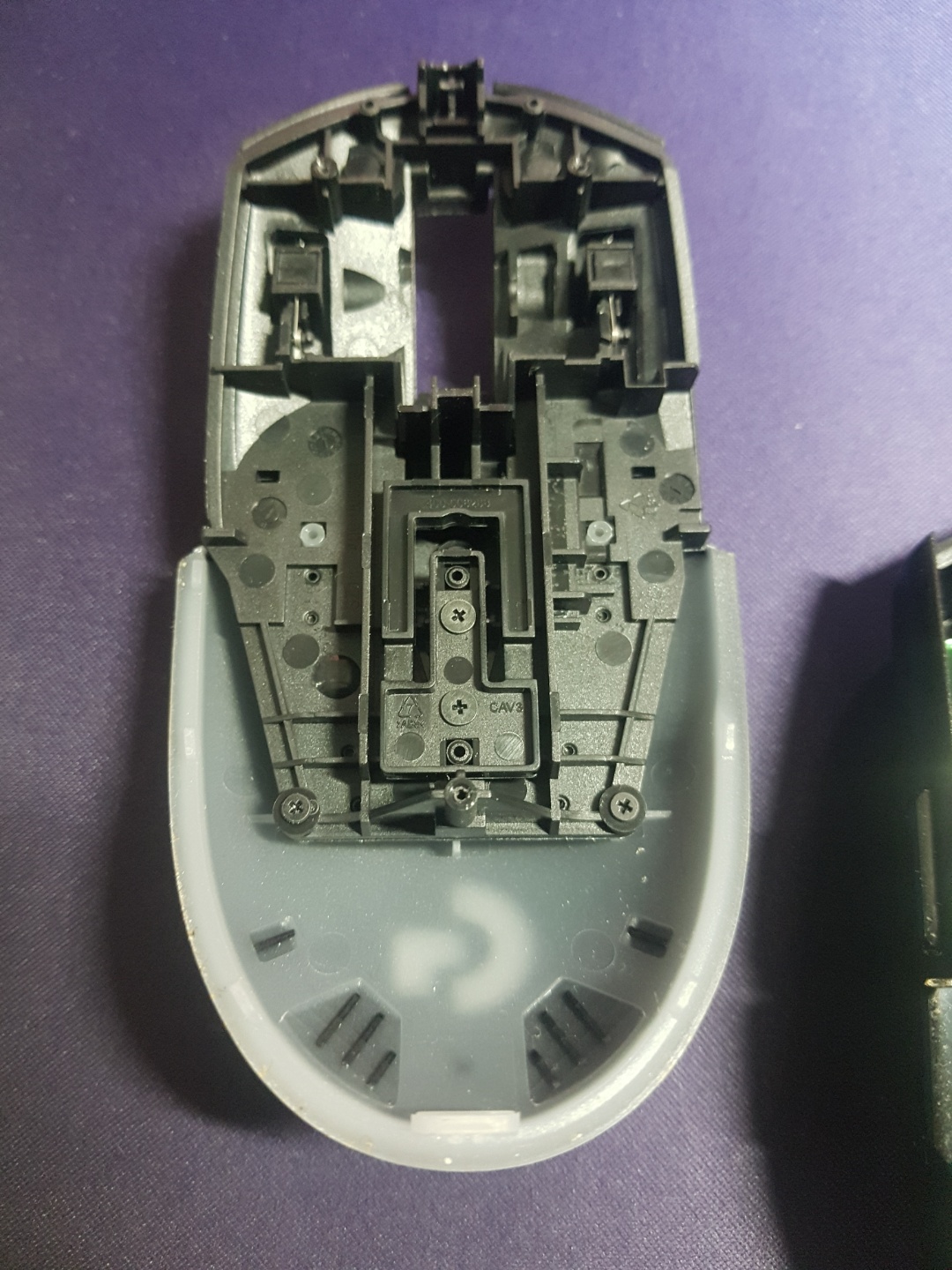

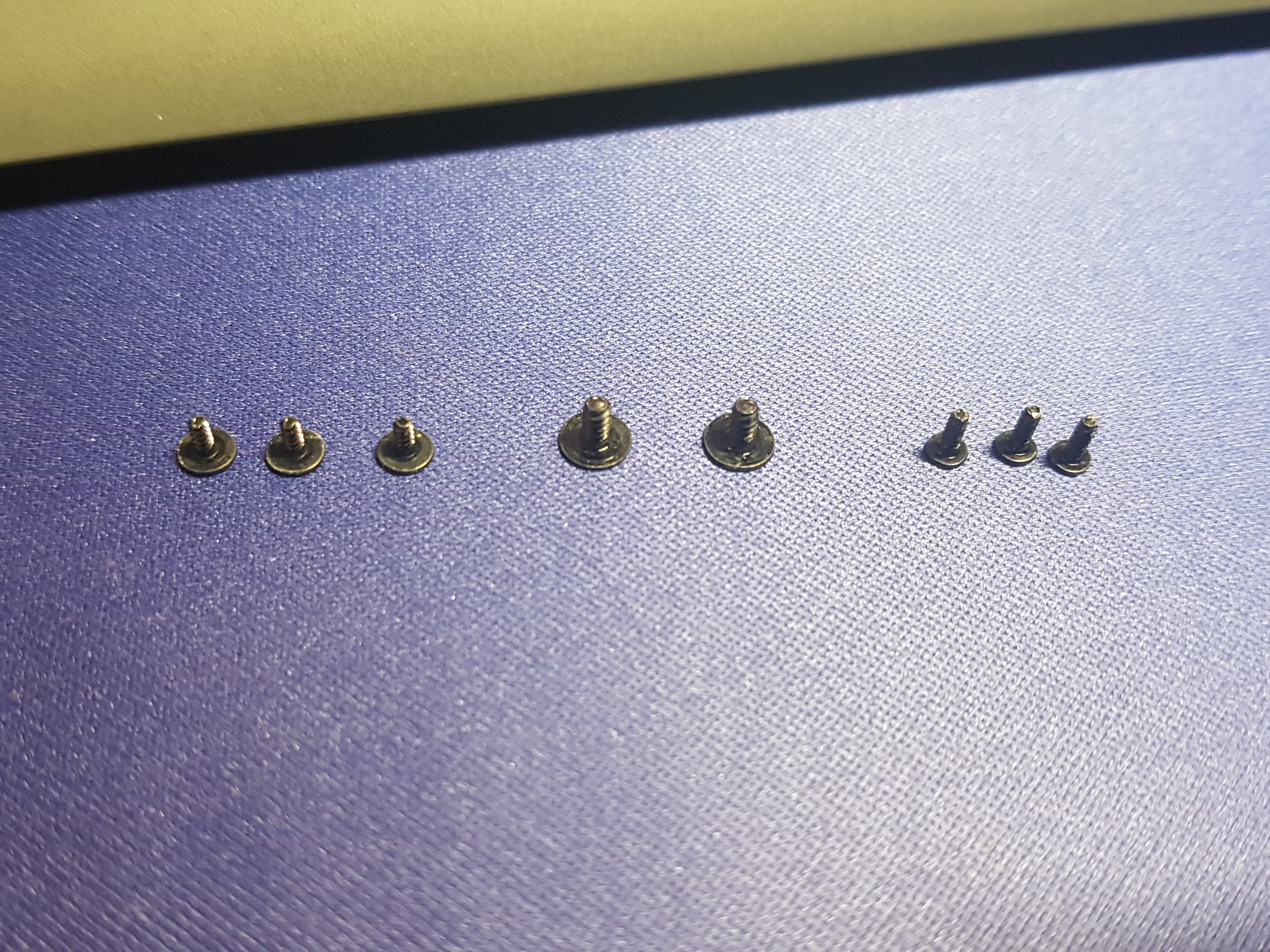

하판은 작은 3개의 나사로 연결됩니다

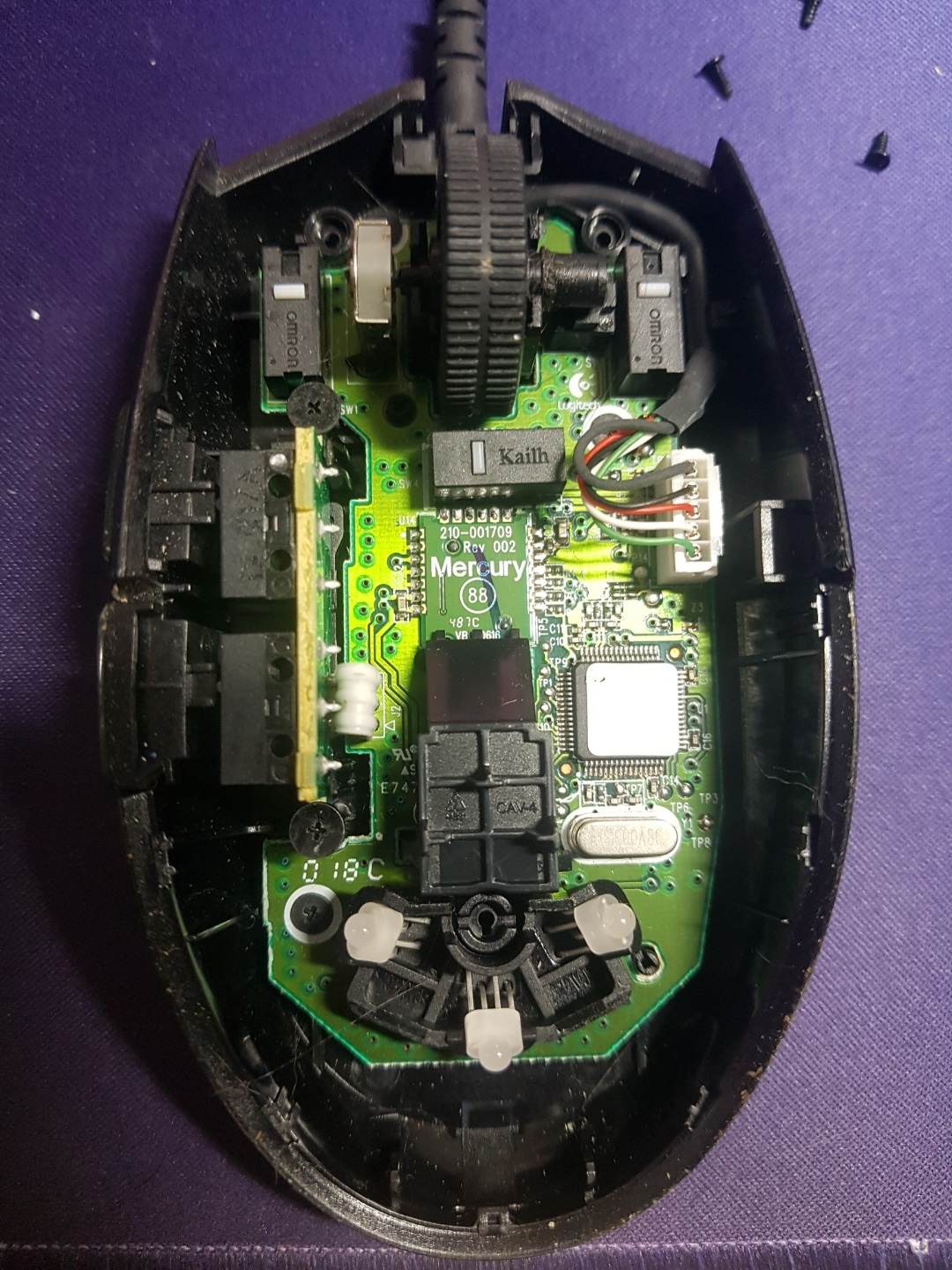

상판입니다

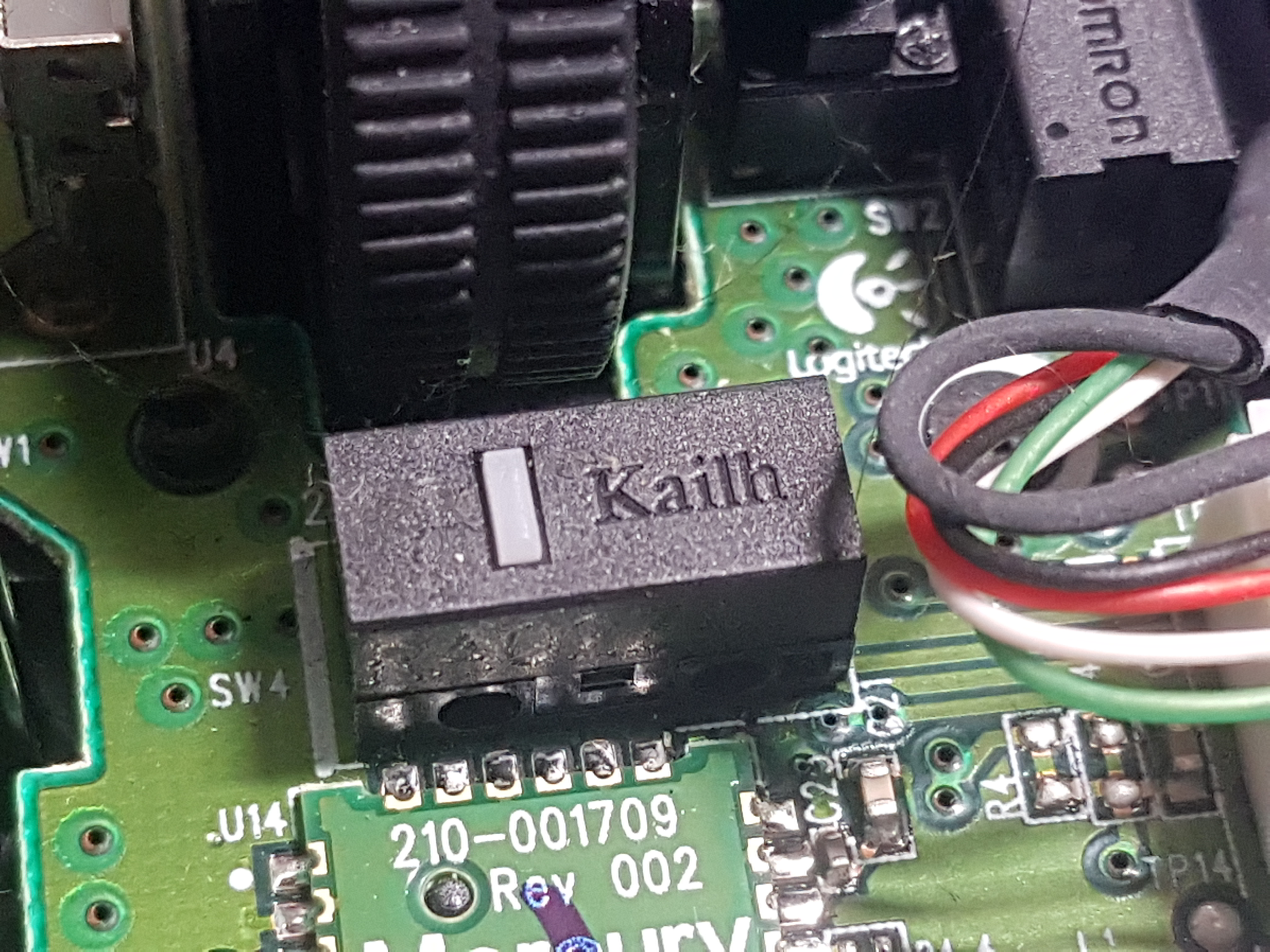

DPI 변경 스위치 - 카일사 스위치네요 (솔직히 잘 모름)

좌,우 클릭 - 옴론사 스위치입니다 (역시나 잘 모름)

12000DPI까지 지원이 되는 머큐리 센서입니다

좌측 - 보드와 프레임을 고정하는 스위치    중앙 - 측면버튼 스위치    우측 - 하부 프레임과 상단프레임을 연결하는 스위치

측면 - 카일사 스위치네요

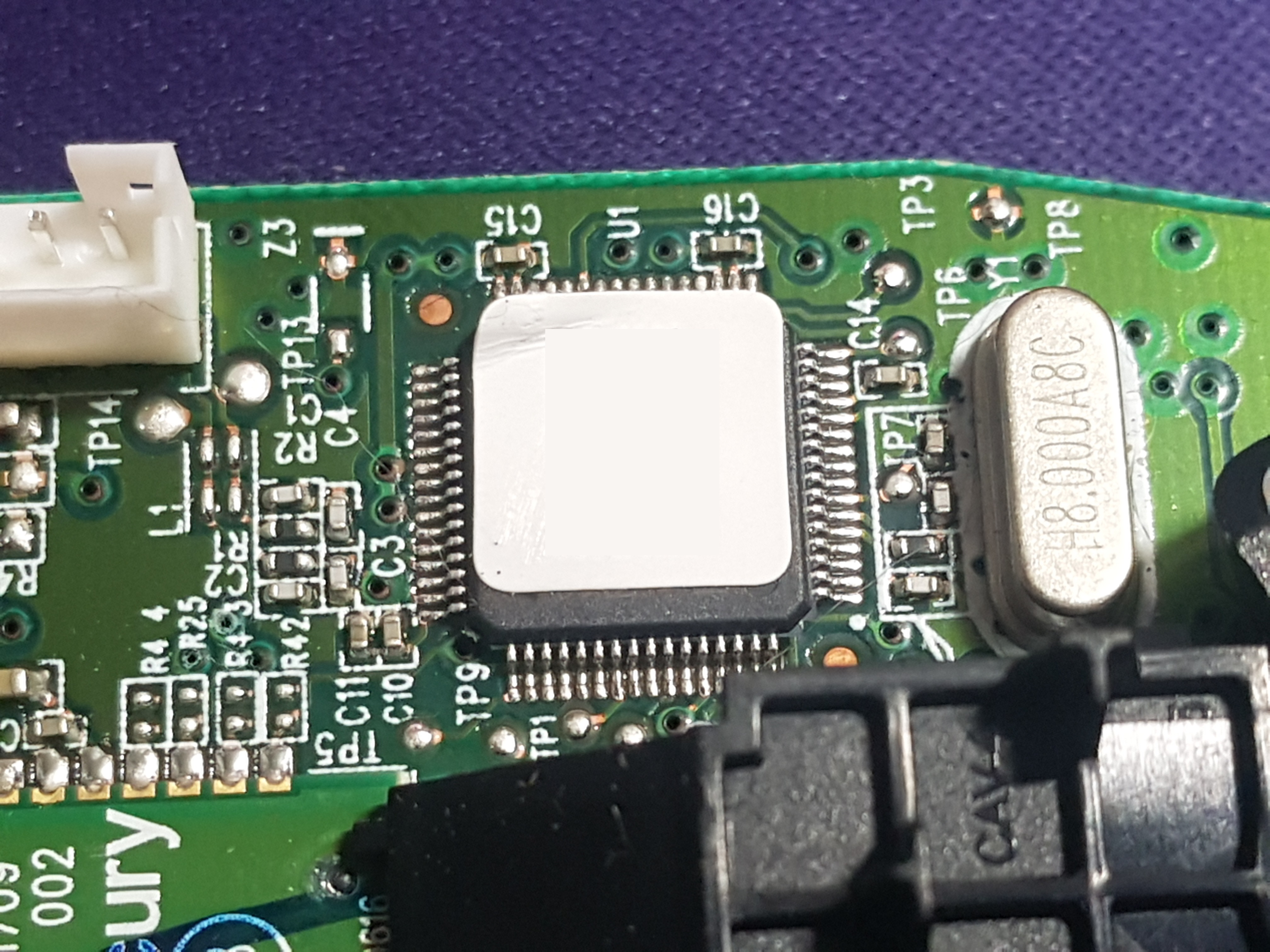

주 MCU입니다.

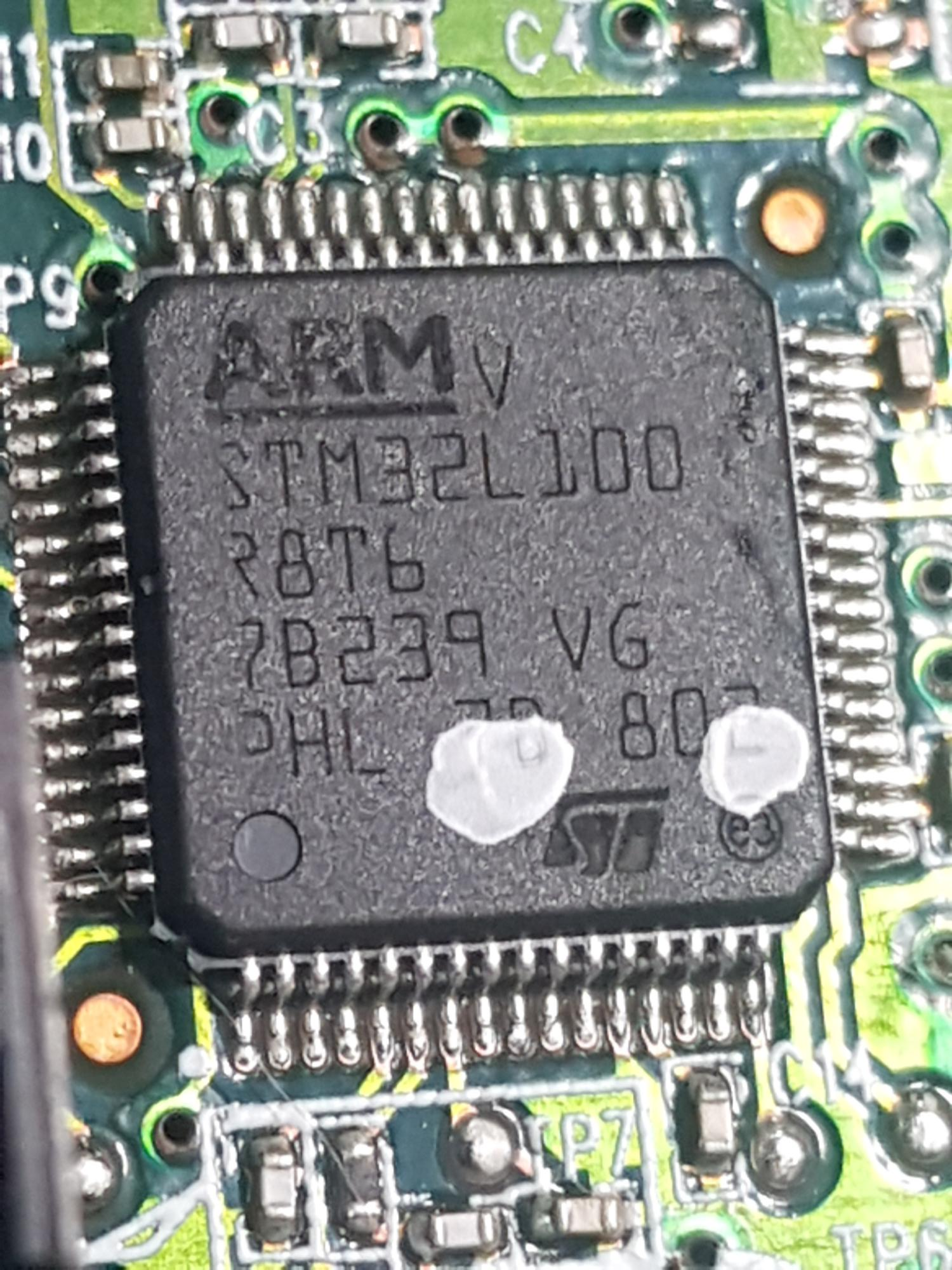

STM32L100R8T6네요



자세한 데이터 시트 링크입니다 --> (STM32L100R8T6) https://www.st.com/resource/en/datasheet/stm32l100c6.pdf

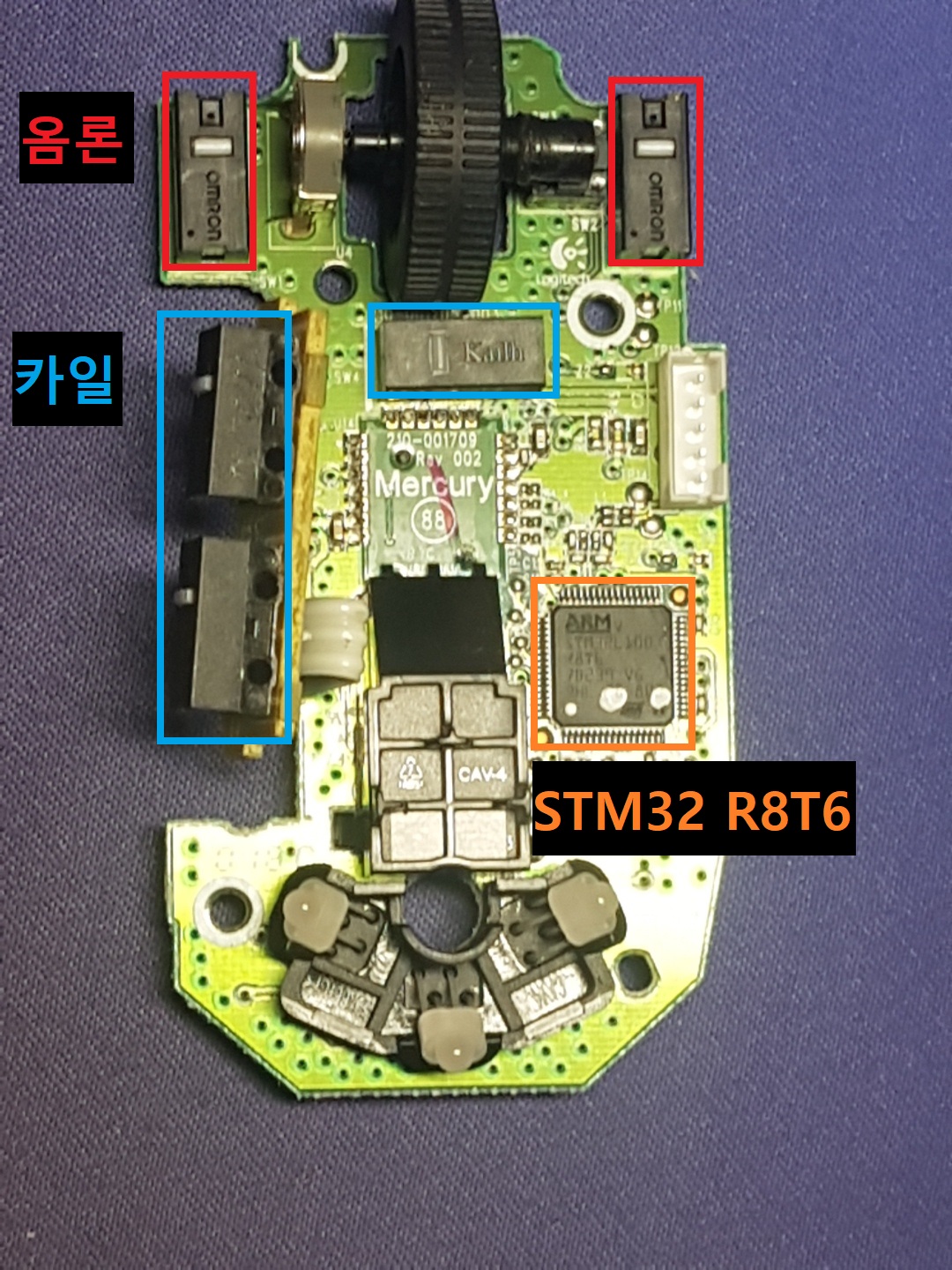

대충보기위한 그림입니다. 좌/우 클릭 빼고는 다 카일같네요 (휠키는 모르겠습니다)

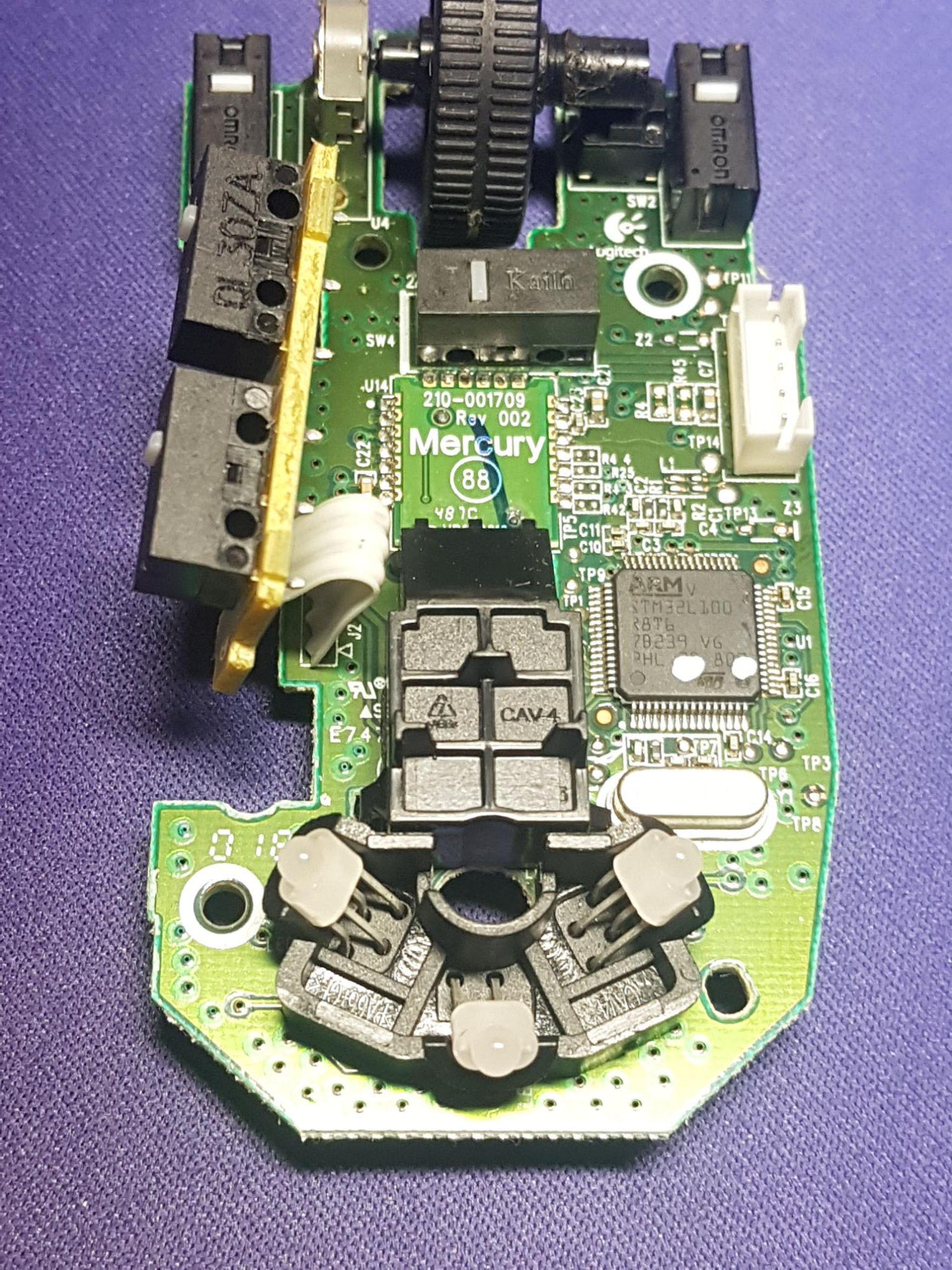

보드 윗면

보드 아랫면

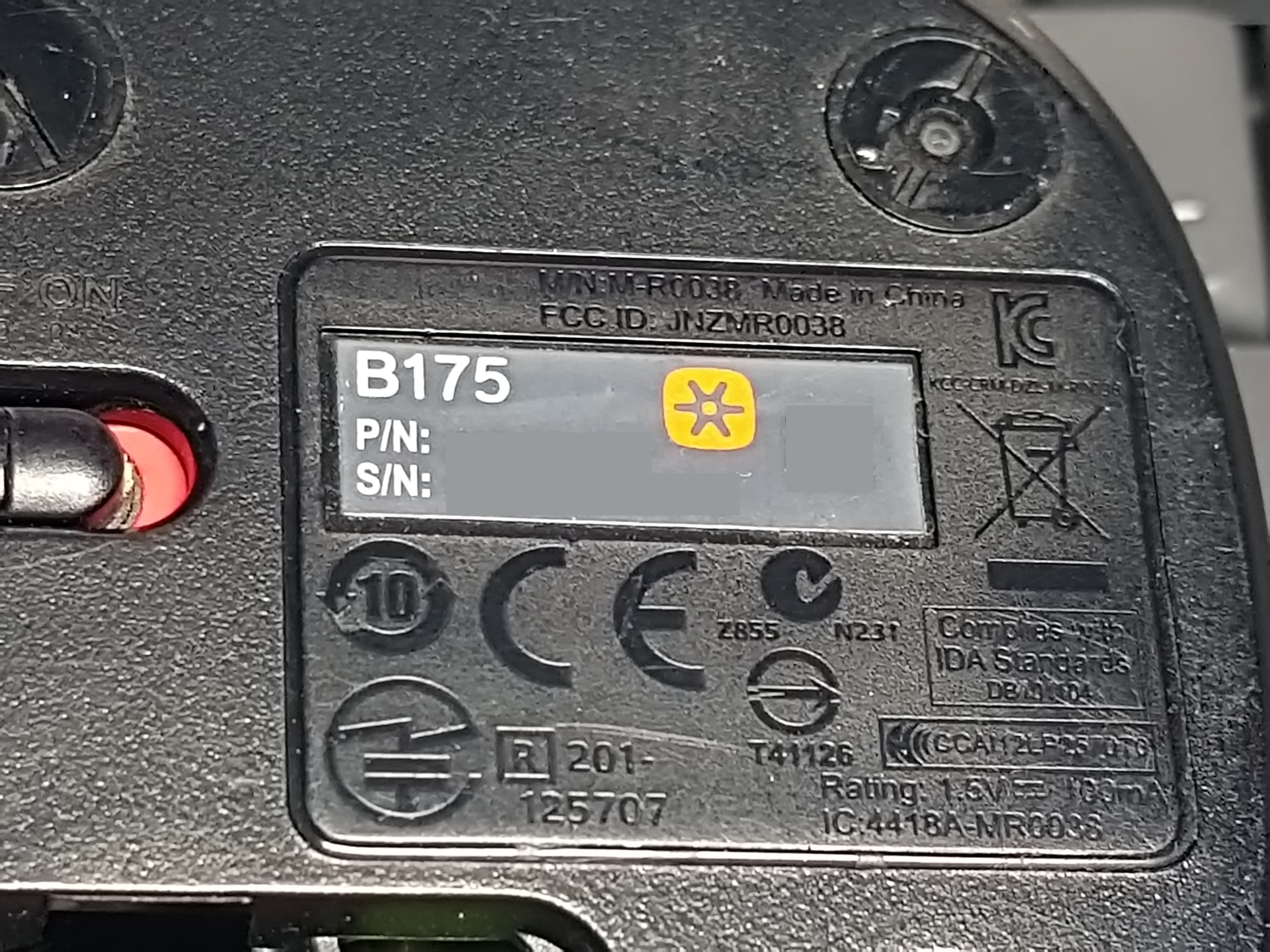

유니파잉을 지원하는 B175 마우스입니다.

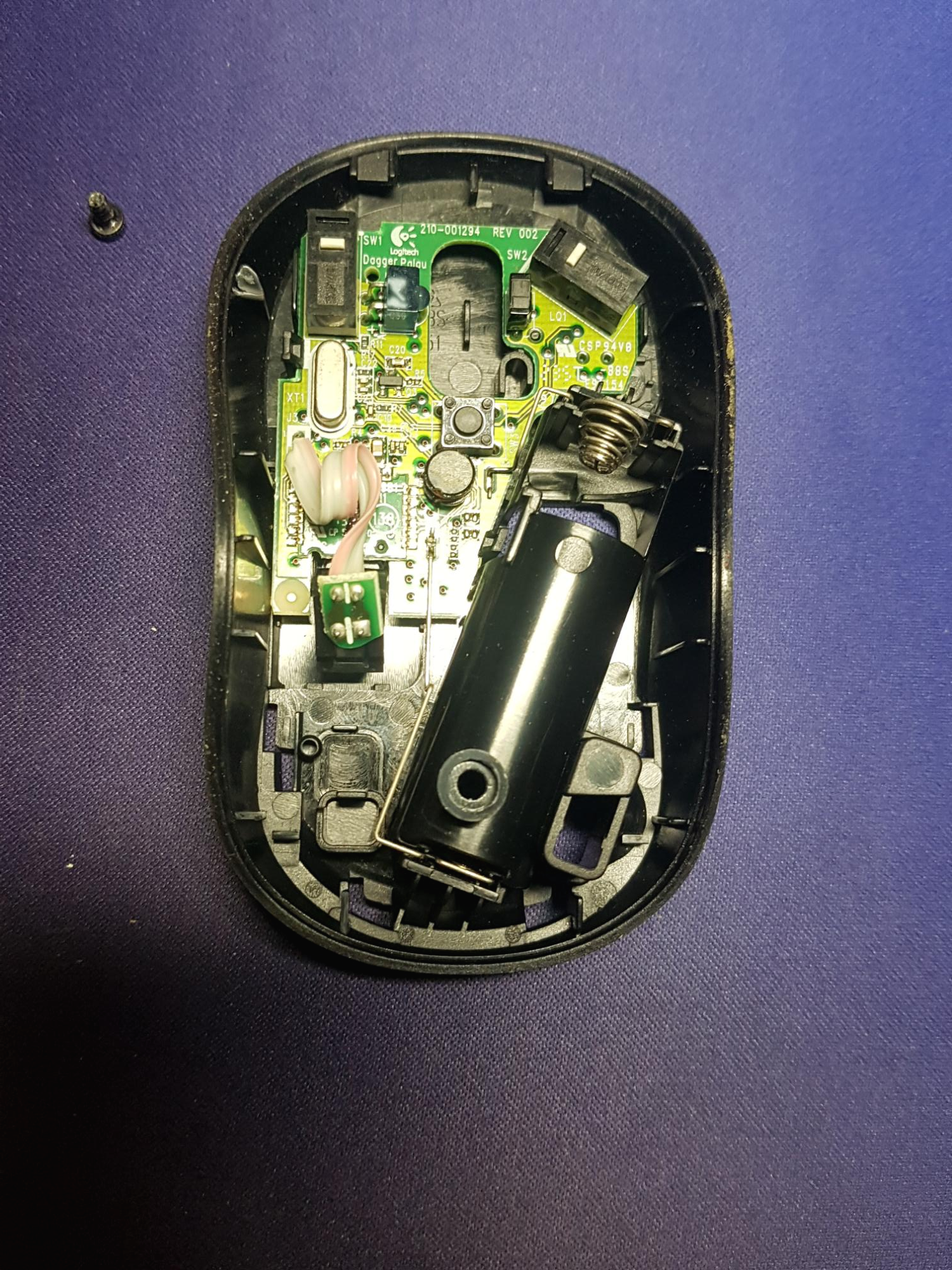

마찬가지로 보드 윗면

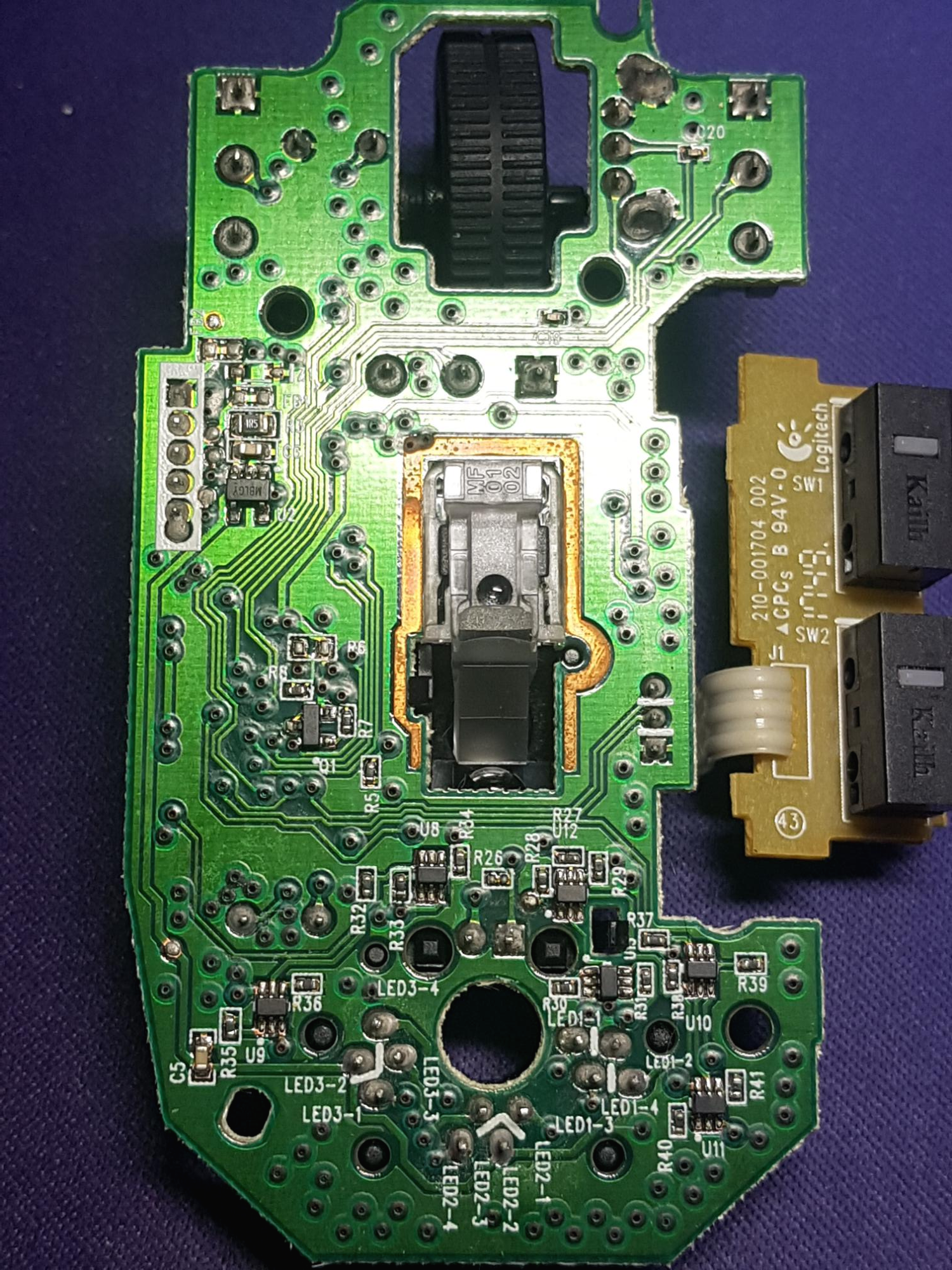

보드 아랫면

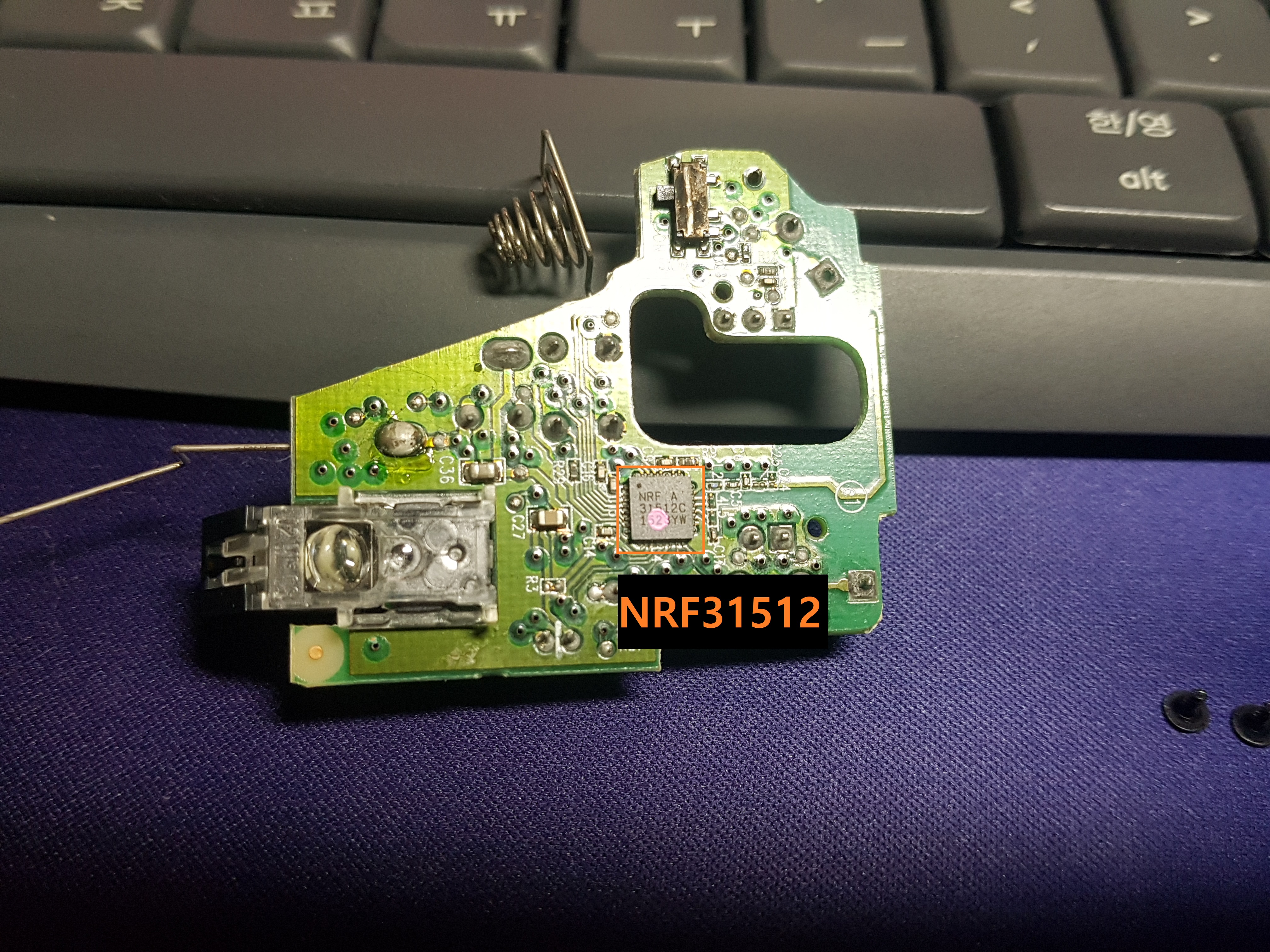

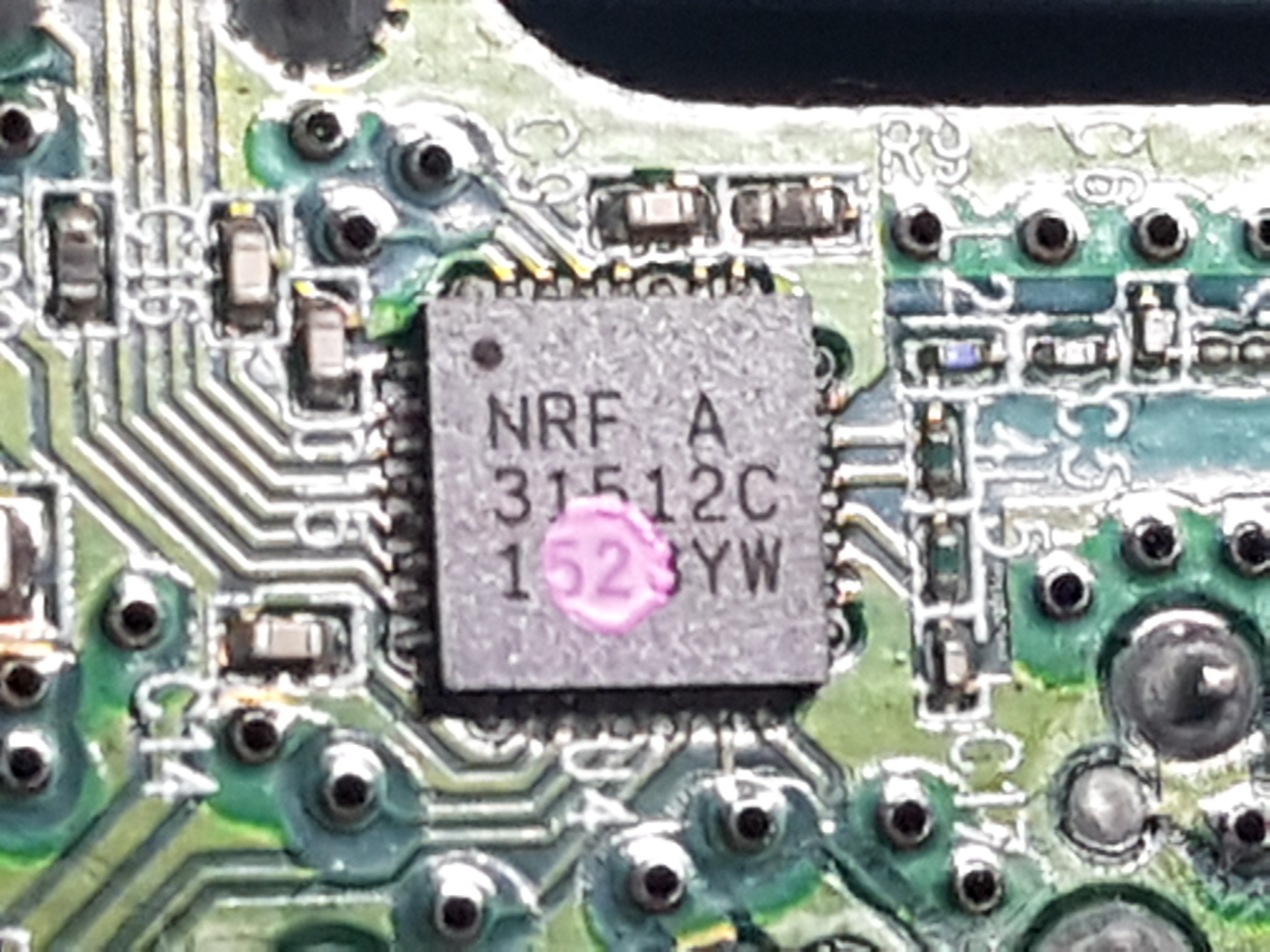

NRF A 31512C 칩을 사용하네요



G102와 B175를 분해해 봤습니다.



B175같이 단순한놈들은 그냥 NRF칩으로 값만 보내면 리시버에서 받아온 값을 컴으로 쏴서 통신을 하는거 같습니다. (2,4Ghz)

G102에다가 NRF칩을 달고 (펌웨어도 수정을 해야할거같습니다) 리시버랑 페어링을 해주면 아마 인식을 하지 않을까 하는 생각이 드네요. 따로 USB라인이 있으니 가능한 이용해먹는 쪽으로 생각을 해야할듯 싶습니다.



아니면 NRF칩을 직접 구해다가 MCU에 직접 붙여서 실험을 해야할것같습니다.

(필요에 따라선 ST링크가 필요할수도..)



일단, 알리에서 NRF칩을 주문을 하고, B175가 어떻게 페어링을 하는지, 마우스가 주인지 수신기가 주인지 알아보고 어떤 방식으로 값을 전송하는지 연구해봐야 할거같네요



참조 사이트 목록들 :

https://www.st.com/resource/en/datasheet/stm32l100c6.pdf

https://www.electronicproducts.com/Logitech_M185_Wireless_Mouse-whatsinside_text-159.aspx#
